| 品牌 | 新諾精工/SION | 產地 | 國產 |
|---|---|---|---|
| 布局形式 | 立式 | 機床大小 | 中型 |
| 控制形式 | 數控 | 自動化程度 | 自動 |
| 軸數 | 三軸 | 數控系統 | 可選配 |
| 界面語言 | 中文,英文 | 加工材質 | 硬金屬,軟金屬,合金,塑料,纖維,木材,亞克力,橡膠,玻璃,陶瓷,其他 |
| 加工用途 | 銑削,平面,斜面,曲面,溝槽,螺紋,臺階面,T形槽,燕尾槽,齒輪,齒條,花鍵,鏈輪,螺旋面,切斷,鉆孔,鏜孔,凸輪,弧形槽,其他復雜型面,其他 | 銷售區域 | 有效,華東,華南,華北,華中,東北,西南,西北,港澳臺,海外 |

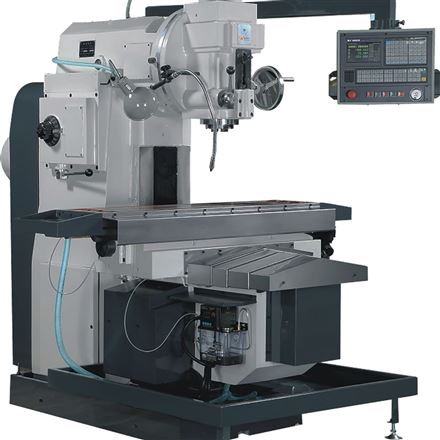

XK5032數控銑床具有高速、高精、及雜亂工件等加工能力，是一種自動加工設備，是在普通銑床的基礎上發展起來的，是用計算機數字化信號控制的。本機床為數控立式升降臺銑床，具有較高結構剛性和***穩定性。配置高性能數控系統，能實現X、Y、Z三個坐標聯動進給。機床的功能齊全，自動化程度高，操作簡便，性能可靠。
| XK5032數控銑床主要規格參數/Main Specification | ||||||||||
| 項目 | Item | 名稱 | Item | 單位/Unit | 參數/Parameters | |||||
| 工作臺 | Worktable | 工作臺面積 | Worktable size | mm | 320×1320 320×1600 | |||||
| T型槽（數量×寬度×間距） | T -slot(N×W×D) | mm | 3×18×100 | |||||||
| 工作臺大承載重量 | Max. load bearing of worktable | Kg | 500 500 | |||||||
| 工作臺行程：縱向X | Longitudianl travel of worktable(X axis) | mm | 700 1000 | |||||||
| 橫向Y | Cross travel of worktable(Y axis) | mm | 300 | |||||||
| 垂向Z | Vertical travel of worktable(Z axis) | mm | 280 | |||||||
| 主軸 | Spindle | 主軸孔錐度 | Spindle hole taper | 7:24 No.50 | ||||||
| 臥刀桿直徑 | Arbor diameter | mm | ||||||||
| 主軸軸向大移動距離 | Max. spindle quill travel | mm | 75 | |||||||
| 立銑頭大回轉角度 | Max. rotary angle of vertical milling head | / | ||||||||
| 主軸端面（中心）至工作臺面距離 | Distance from spindle end to worktable surface | mm | 130～410 | |||||||
| 床身垂直導軌至主軸中心線的距離 | Distance from vertical guideway to spindle center | mm | 380 | |||||||
| 床身垂直導軌至工作臺中心的距離 | Distance from vertical guideway to worktalbe center | mm | 285～585 | |||||||
| 懸梁至主軸中心線距離 | Distance from spindle center to arm | mm | / | |||||||
| 主軸變速級數 | Spindle speed steps | strps | 18 | |||||||
| 主軸轉速范圍 | Spindle speed range | r/min | 30～1500 | |||||||
| 主軸電動機功率 | Main motor power | Kw | 7.5 | |||||||
| 主軸電動機轉速 | Main motor rotating Speed | r/min | 960 | |||||||
| 進給速度 | Feed | 工作臺縱向切削進給速度 | Feed speed range:Longitudinal X | mm/min | 5～2000 | |||||
| 工作臺橫向切削進給速度 | Cross Y | mm/min | 5～2000 | |||||||
| 工作臺升降切削進給速度 | Vertical Z | mm/min | 5～1000 | |||||||
| 工作臺縱向快速進給速度 | Rapid feed speed range:Longitudinal X | mm/min | 4000 | |||||||
| 工作臺橫向快速進給速度 | Cross Y | mm/min | 3000 | |||||||
| 工作臺升降快速進給速度 | Vertical Z | mm/min | 2000 | |||||||
| 定位精度（**標準） | Positioning accuracy(National standard) | 精度分辨率 | Resolution accuracy | mm | 0.004 | |||||
| 定位精度 | Positioning accuracy | mm | 0.025/300 | |||||||
| 重復定位精度 | Re-positioning accuracy | mm | 0.015 | |||||||
| 機床外形 | Machine dimension | 機床外形 | Machine dimension | mm | 2245×1780×1920 | |||||
| 機床重量 | Machine weighht | 機床重量 | Machine weighht | Kg | 3300 3400 | |||||
