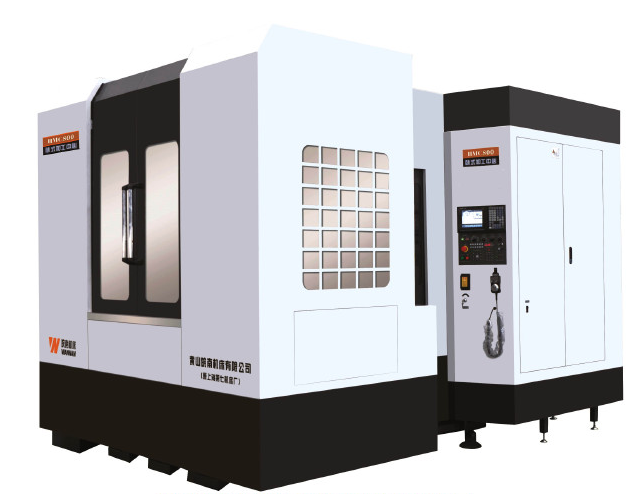

臥式加工設備和臥式五軸加工中心從建站開始就很少介紹了，因為市場上臥式加工中心較少，購買臥式加工中心的用戶很少，一般選擇立式加工中心的用戶較多。原因是立式加工中心占地面積小，性價比高；而且臥式加工中心占地面積大，比立式加工中心貴，所以一般用戶很少選擇臥式加工中心。雖然臥式加工中心很少被用戶使用，但是小編給大家介紹一下臥式加工中心的結構，讓大家對加工中心有了更多的了解。

工作臺上布置兩根轉軸的臥式五軸加工中心

這種臥式五軸加工中心將安裝在床身工作臺上的兩個旋轉軸上，臥式加工中心床身工作臺上裝有一根旋轉軸，我們定位為A旋轉軸，A軸工作范圍在+20度到- 100 度。 A軸工作臺中間設置一個轉臺，定位為B軸，B軸工作范圍為360度。這種臥式五軸加工中心聯動特性非常好，更適合加工大型葉輪復雜曲面。cnc設備加工

cnc加工設備臥式五軸加工中心，工作臺和主軸上裝有兩根轉軸

這種臥式五軸加工中心的兩根旋轉軸分別安裝在主軸和工作臺上，一根旋轉軸作為旋轉軸安裝在臥式主軸上，另一根旋轉軸作為床身布置。工作臺轉軸，實現五軸聯動加工。這種主軸的設置方式可以是立式或臥式，根據主軸的加工需要可以進行立式、臥式轉換加工，結構簡單靈活。通過主軸垂直、水平轉換與工作臺的分度值，工件實現五面加工，制造成本相對較低，更實用。
