立式加工中心回轉軸是如何工作的?

來源:admin   發布時間:2023-05-19 14:29:44

導讀:主軸前端為A回位頭,可繞Z軸360度旋轉,自行成為C軸。返回頭還配備了可以繞X軸旋轉的A軸,一般可以達到±90度以上,以實現上述相同的功能。這種設置的好處是主軸加工非常靈敏,工作臺面也可以很大。客機巨大的機身和巨大的啟動機殼可以在這種立式加工中心上加工。

主軸前端為A回位頭,可繞Z軸360度旋轉,自行成為C軸。返回頭還配備了可以繞X軸旋轉的A軸,一般可以達到±90度以上,以實現上述相同的功能。這種設置的好處是主軸加工非常靈敏,工作臺面也可以很大。客機巨大的機身和巨大的啟動機殼可以在這種立式加工中心上加工。


這種規劃還有一大優點:我們是用球面銑刀加工曲面,當刀具加工中心線垂直于曲面時,由于球面銑刀極線速度為零,極點就會被切掉工件外觀質量極差,主軸反轉規劃,使主軸相對工件繞一個角度,球面銑刀切削避免極點,確保須有線速度,加工質量可提高外觀。

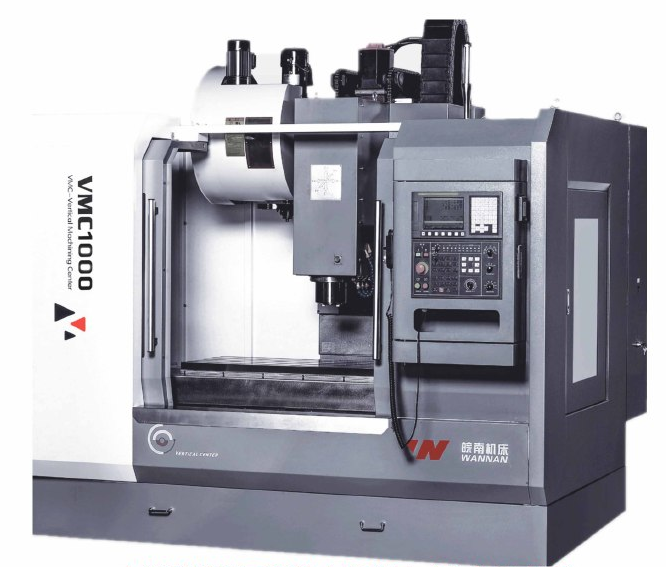

二是這種結構很受模具高精度曲面加工的歡迎,這是工作臺反向立式加工中心難以做到的。為了實現高精度的反轉,先進的反轉軸還配備了圓光柵尺反饋,分度精度在幾秒內,當然這種主軸反轉結構更復雜, 成本更高。立式加工中心


立式加工中心價格


數控立式加工中心床身設置的工作臺可繞X軸反轉,定義為A軸。 A軸的一般操作范圍是+30度到-120度。在工作臺中間還設有一個反轉工作臺,在圖中繞Z軸反轉的方向,定義為C軸,C軸為360度反轉。這樣,通過A軸和C軸的組合,固定在立式加工中心工作臺上的工件除了底面外,其余五個面都可以由立式主軸加工。


A軸和C軸的小指標值一般為0.001度,可將工件精細分割任意視圖,加工斜面、斜孔等。 A軸和C軸如XYZ三直軸聯動,可以加工成復雜的空間曲面,當然這需要先進的數控系統、伺服系統和軟件支持。這種設置方法的優點是主軸結構比較簡單,主軸剛性很好, 成本比較低。
